PSL完全平衡式振動輸送機除具有雙質體共振式的優點外，還有就是傳遞到基礎的慣性振動力（動載荷）小，噪音低，適用于較長距離、較寬槽寬的輸送要求，當在樓板面或鋼結構支架上安裝時具有其它型式振動輸送機無可比擬的減震優勢。



若將平衡體作為輸送槽體，可以實現上下兩層槽體同時輸送，在不增加設備和空間的情況下，產生兩臺輸送機的使用效果。在輸送槽體內加裝篩網，可在輸送的同時實現物料的分級。

完全平衡式振動輸送機采用彈性支撐型式，使得輸送槽體與平衡體組成一個質量完全平衡的雙質體共振系統，兩個質體通過共振螺旋彈簧和彈性導向擺桿聯接，輸送槽在激振器的作用下，與平衡體形成一個共振系統，該共振系統產生的慣性振動力在系統內基本抵消；設備支撐底架通過彈簧隔震系統與安裝基礎聯接，可再次消減因槽體中物料流量變化產生的不平衡振動，因此基礎受到的設備動載荷非常小。

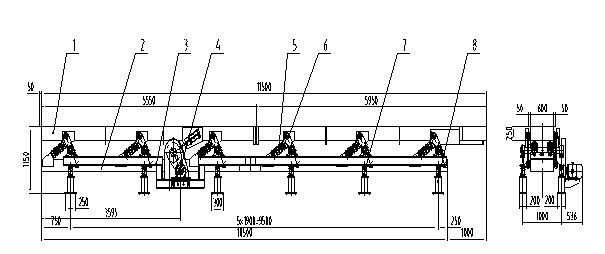

1.輸送槽;    2.平衡架;    3.底架;    4.偏心連桿驅動裝置;  5.共振彈簧;   6.彈性擺桿裝置;    7.減振彈簧;    8.減振座

型號	輸送量	槽寬	輸送槽體長度
	（t/h）	(mm)		3	4	5	6	8	10	12	15	18	20	25	28
PSL300	18	300	功率	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5
PSL400	30	400	（KW）	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	5.5	7.5
PSL600	50	600		1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5
PSL800	70	800		1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2
PSL1000	90	1000		2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2
PSL1200	110	1200		2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	7.5×2
PSL1500	140	1500		3.7	3.7	3.7	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2
PSL1800	160	1800		3.7	3.7	5.5	5.5	7.5	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2
PSL2000	180	2000		3.7	5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	11×2
PSL2400	220	2400		5.5	5.5	3.7×2	5.5×2	5.5×2	7.5×2	7.5×2	11×2	11×2	11×2	15×2	15×2

注：

1、輸送量的計算按照河沙（堆密度1.6t/m3,含水率5%）水平輸送計算。
2、輸送槽體加裝密封蓋、襯板以及輸送不同堆密度物料時功率需重新計算。
3、輸送距離超過15米時，采用分段結構，現場拼裝連接。
